Résumé des points importants Concevez et implémentez votre VMC à double flux Les conseils suivants sont conçus pour identifier les divers problèmes de la VMC à double flux qui peuvent aider à identifier les critères de conception appropriés. Ce résumé fait référence aux chapitres de ce dossier qui décrivent les problèmes plus en détail.

Sans fournir une base de données complète, elle identifie les principales lacunes relevées dans les réalisations et les pratiques exemplaires du MVC à double flux.

Choisissez votre VMC — concevez votre réseau

  1. Choix de l’armoire : Reportez-vous aux données du produit. Dans l’ordre de préférence :
    • Certification passive — seuls les meilleurs produits répondent aux caractéristiques de l’efficacité, de l’efficacité électrique, de l’étanchéité à l’air
    • Certification NF VMC — Cette certification applique les mêmes critères de performance que la certification passive avec des objectifs moins ambitieux.
    • Certification de performance selon NF EN 13141-7 : testé par un labo quel que soit le fabricant.
    • Pour les boîtiers VMC qui ne mentionnent pas les caractéristiques techniques, il s’agit de l’inconnu sur le fonctionnement réel.

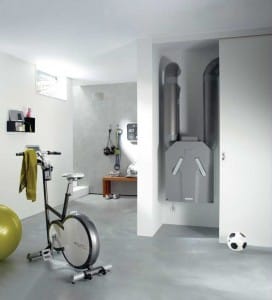

  2. Position VMC à double débit : Les boîtes de ventilation ne sont généralement pas isolées et doivent donc être placées à température ambiante . Le seul équipement pouvant être localisé en dehors du volume chauffé est les boîtiers avec une bonne isolation thermique (boîtier en polypropylène expansé) et très étanches à l’air (moins de 3% de fuites). Et même dans ce cas, il est préférable de toujours trouver une solution pour amener le caisson dans le volume isolé. La documentation technique des matériaux spécifie les conditions d’emploi. Prioriser un Positionnement du VMC dans une pièce isolée phoniquement des espaces de vie.

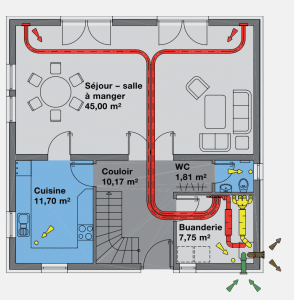

  3. Exemple de planification pour identifier un réseau difficile et transvoyance

    A lire aussi : Comment meubler une chaîne de restauration ?

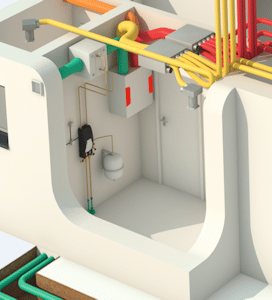

    De la conception, planifier le passage des réseaux : créer un plan de taille détaillé, identifier les contraintes (espace dans les faux plafonds, connexion des chambres, réservations sur les étages). Planifiez la salle technique pour vérifier l’encombrement des composants (VMC, silencieux, séparateur, batteries de chauffage, boîtes de filtration, conduits).

    • Ne passez jamais les conduits d’air qui ont épuisé et inhalé de l’air à l’extérieur de la coque scellée et isolée . Dans une telle situation, la condensation se formera dans les canaux. Chaque fois que le boîtier scellé est percé, il y a un risque de détérioration de l’étanchéité à l’air du Cadre.
    • Équilibrer l’installation en répartissant uniformément les déviations réseau et suivez toujours la règle de 5/1. La branche la plus éloignée du caisson n’est pas plus de cinq fois la lignée de la branche suivante.
    • Évitez d’utiliser des régulateurs de débit dans le réseau d’air, qui limitent ensuite la modulation de vitesse du VMC. Un réseau bien pensé n’a pas besoin. Préférez le contrôle de flux géré par le VMC via le contrôle de flux en autorégulant
  4. Sélectionnez un VMC pour la zone de flux . Il n’est jamais bon que le MVC soit surdimensionné ou petit. Les débits d’air ne doivent pas dépasser 0,7 vol/h, car il existe un risque d’air ambiant trop sec.
  5. Assurez-vous que la compatibilité entre la ventilation installée et la hotte de cuisson. Dans le cas d’une hotte, assurez-vous que le dispositif prévu dispose d’une vanne étanche et, si possible, d’une prise d’air compensatrice

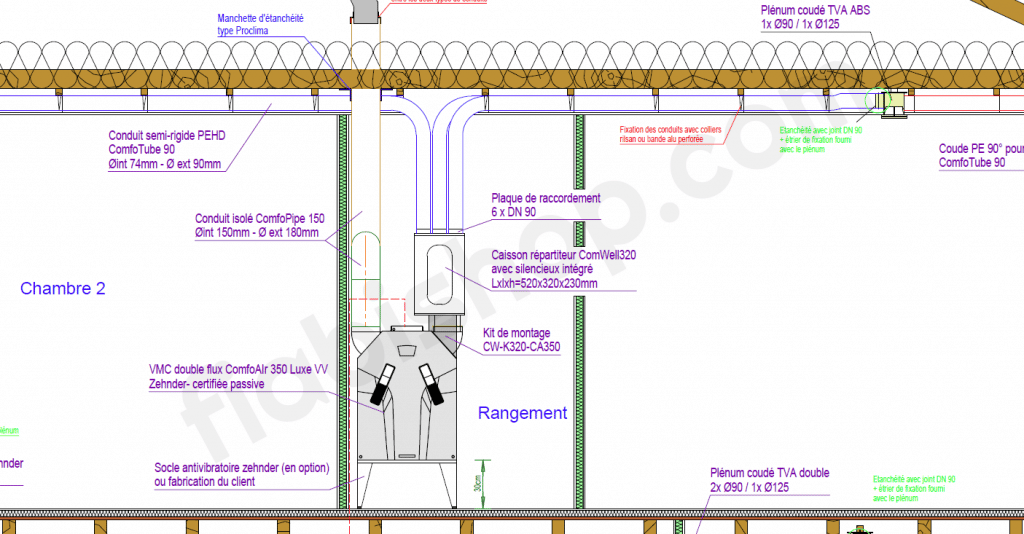

Exemple de plans d’installation pour notre service dédié Fiabishop

Lisez sur le même sujet (par le même auteur dans le Fiabishop) :

— Comment choisir votre VMC à double flux — Installation silencieuse VMC réussie

Installation de la VMC à double flux

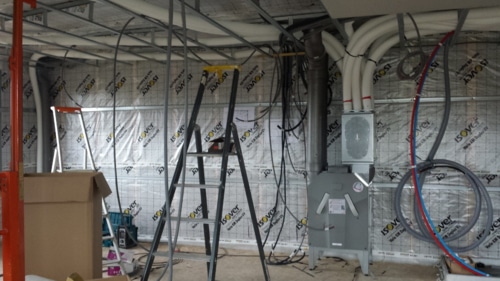

Exemple d’exemple d’installation effectuée pour une maison passive.

Une installation réussie est attendue, avec un plan d’assemblage et tous les problèmes identifiés. Passons maintenant à la mise en œuvre.

Mettre en œuvre le caisson construit en le séparant de la structure.

Le VMC doit être défini sur milieu non vibrant doit être posé de manière à ne pas transmettre de bruit par vibration.

Sélection des canaux appropriés

    • nouveaux conduits et sorties d’air Les doivent être isolés thermiquement pour éviter la condensation et la perte de chaleur. En outre, la ligne de canal doit être minimale (cela se réfère au placement de la VMC à double débit dans le châssis) et l’ensemble étanche à l’air. Préférez les canaux rigides (polypropylène expansé ou acier galvanisé) sur les canaux flexibles en spirale.
    • Les conduits d’air insufflés et les conduits d’air retirés doivent être de qualité alimentaire, nettoyables et très étanches. Les gaines flexibles en PVC pouvant être utilisées dans un seul flux VMC ne conviennent pas.

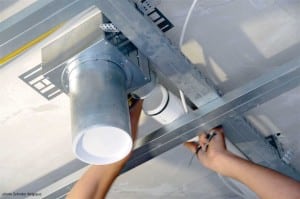

Dans cet exemple, le capuchon de plénum continuera jusqu’à la fin de la chantier de construction tenue. Les bouches sont disposées au dernier moment. Nous voyons le joint du canal, ce qui assure l’étanchéité de la connexion. Ces systèmes de conduits doivent assurer au moins une étanchéité à l’air des classes A à C

Évitez de colmater l’usine pendant le chantier

    1. Tous les canaux VMC, plénum, piqûres doivent être fermés sur tout le chantier. Les canaux/caissons sont entreposés dans l’abri avant leur mise en œuvre et sont protégés de la poussière. Des bouchons sont placés sur les éléments pour empêcher la poussière de pénétrer dans l’installation (généralement le produit livré est bouché, sinon scellé). Si l’installation n’est pas correctement protégée, la poussière générée pendant le chantier a pénétré dans l’installation. Au moment de la mise en service, la poussière est aspirée par le VMC et obstrue vos filtres dans un quelques jours. Les bouches sont donc posées au dernier moment ou, si nécessaire, collées avec du ruban adhésif pendant toute la durée du chantier.

Fermez bien toutes les connexions.

Chaque système de conduits a ses caractéristiques distinctives, avec l’utilisation de joints, rubans et attaches étanches. Assurez-vous que tous les plénums, séparateurs et accessoires réseau sont scellés. L’étanchéité du réseau d’air est classée comme un défaut, classe A, B, C (classe C = le meilleur). Les systèmes d’égout sont soumis à des certifications, qui contiennent les informations sur l’étanchéité obtenue. Le résultat du bilan thermique RT2012 peut être utilisé.

Assurer une bonne acoustique du réseau

dans la conception de l’installation, 2 bouches 30 m3/h est mieux qu’une bouche de 60 m3/h.Préférez le diamètre de 125 à 80 bouches avec un diamètre de 80, plus silencieux. Utiliser au besoin atténuateurs sonores et à faible bruit pour faire un bruit

Vérifiez le détachement des portes de service.

L’ air doit être capable de se déplacer des quartiers d’habitation à des parties d’eau (1-2 cm).

Placez la bouche à bon escient : le renouvellement de l’air de la pièce doit être complet. L’emplacement dépend du type de diffuseur. Ne placez pas votre bouche trop près des quartiers d’habitation (courants d’air inconfortables) ou derrière les meubles.

Démarrage — Ajustement

  1. Anémomètre avec hélice ou fil chaud, avec cône adapté à la bouche et permet de mesurer le débit de chaque déclencheur diffuseur.

    Demander un rapport de mise en service : la mise en service

    est effectuée par le fabricant, une société tierce ou simplement par l’installateur. Nous mesurons les flux d’air sur les bouches et équilibrons l’installation, vérifions les paramètres du caisson et le bon fonctionnement de l’assemblage. En général, cette étape permet également à l’utilisateur de former le fonctionnement de son installation. L’idée est de s’assurer qu’au moment de la mise en service, l’installation fournit une pleine satisfaction. Cette action est nécessaire dans le cadre d’une approche passive et est recommandée par les règles du type VMC Double Flow.

Documents utiles

Minergie — Formulaire avec points à examiner pour la mise en service Effinergie — Protocole de contrôle de ventilation Promotelec — Mise en service d’installations VMC à double débit

Maintenance

La boîte doit être accessible pour modifier les filtres. Considérez la nécessité de visiter l’installation deux fois par an pour filtrer remplacer et nettoyer l’échangeur de chaleur

  1. Conservez un journal de maintenance VMC en notant les périodes d’échange de filtres.
  2. Changez les filtres sans attendre qu’ils soient bouchés. La consommation d’énergie est généralement supérieure au prix d’un nouveau filtre. Notez que la plupart des filtres VMC ne sont pas nettoyés
  3. Nettoyage complet du VMC tous les 2 ans.
  4. Planifiez un nettoyage complet du réseau tous les 10 ans

Remplacement des filtres

Nettoyage dans la brosse rotative des réseaux Aeroul

NettoyageEchangeur
